水性環(huán)保硅PU球場(chǎng)材料，是以聚乙烯材料與含有有機(jī)硅成份的材料科學(xué)復(fù)合在一起，從根本上有效地解決了硅PU在容易起泡、環(huán)保施工、使用壽命、日常維護(hù)等方面的不足，具有革命性的創(chuàng)新性能，是替代雙組份硅PU球場(chǎng)材料的新一代環(huán)保產(chǎn)品。

　　1、緩沖層：

　　緩沖層施工前應(yīng)仔細(xì)檢查確認(rèn)基礎(chǔ)處理完后方能進(jìn)行緩沖層施工，緩沖層為單組份材料，只需用自來水調(diào)節(jié)合適施工稠度，用刮板涂于基面，每道涂刮厚度不能超過2.0mm，每道涂刮時(shí)間間隔以前一道干固為準(zhǔn)（一般約10小時(shí)，具體視現(xiàn)場(chǎng)天氣情況而定）直至涂刮至所需厚度。涂刮時(shí)注意流平效果，若不能流平刮扒痕跡，需多加稀釋劑以保證表面流平。緩沖層干固后，用積水法測(cè)試表面平整度，積水處用緩沖層材料修補(bǔ)平整，表面若有粒狀雜物或堆積處需用磨機(jī)或其它工具修整平后才能進(jìn)行加強(qiáng)層施工。

　　2、加強(qiáng)層：

　　加強(qiáng)層為單組份材料，施工方法與緩沖層一致。保證刮涂后表面光滑平整。在施工過程中若有雜物混入或刮涂有不平整處需修整平滑后才能進(jìn)行面層施工。

　　3、面層：

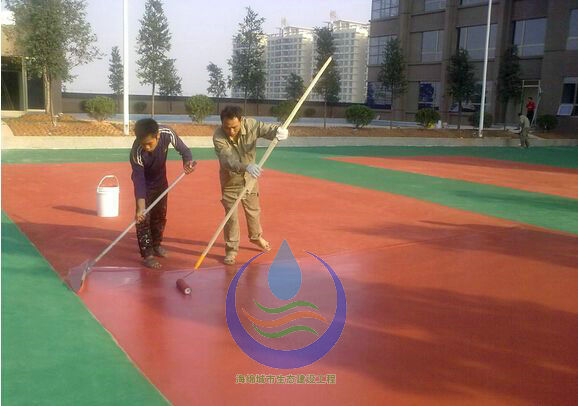

　　面層為雙組份水性材料，按規(guī)定比例（甲組：乙組=1：1（重量比））把兩組份充分?jǐn)嚢杈鶆蚝蠹尤雽Ｓ弥够郏ㄒ煌懊嫫峒?60g止滑粉）再攪拌均勻，（配比不準(zhǔn)會(huì)影響面層的固化效果，直接影響面層的使用性能）加水稀釋施工稠度，用專用噴槍噴涂于加強(qiáng)層面上或用滾筒滾涂于加強(qiáng)層面上。溫度低于5℃不適宜施工，施工后保持10小時(shí)無水浸泡。

　　4、劃線

　　按標(biāo)準(zhǔn)尺寸量度定位，標(biāo)出界線位置，用美紋紙沿界線兩邊貼在球場(chǎng)上，用專用劃線漆涂刷于美紋紙間，待表面干后撕掉美紋紙。

　　5、注意事項(xiàng)：

　　a、調(diào)配材料時(shí)稱量準(zhǔn)確并攪拌均勻。

　　b、施工整過程每一道工序施工前保持表面清潔。

　　c、場(chǎng)地保證良好的通風(fēng)效果。

　　d、場(chǎng)地鋪設(shè)后需保持5天以上才能投入使用。
